详解RFID系统的工作原理
2020/04/24 浏览量:1641

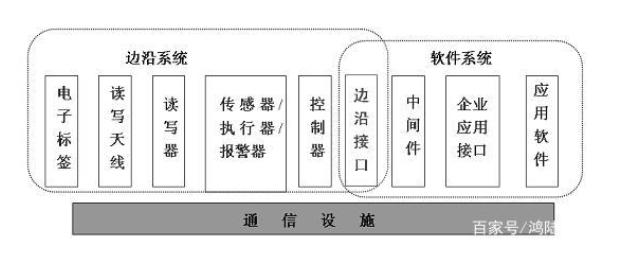

RFID系统分为边缘系统和软件系统两部分,边缘系统主要是完成信息感知,属于硬件部分,软件系统完成信息处理和应用,通信设备负责整个RFID系统的信息传输。

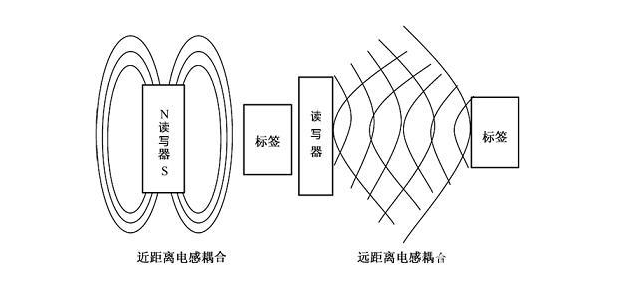

从电子标签和阅读器之间的通信和能量感应模式来看,RFID系统可分为两类,即电感耦合系统和电磁后向散射耦合系统。电感耦合是通过空间高频交变磁场来实现的,根据电磁感应规律,电感耦合模式一般适用于中、低频工作近距离RFID系统。电磁后向散射耦合,即雷达原理模型,根据电磁波的空间传播规律,在接触目标后反射回目标信息后发射电磁波。电磁后向散射耦合模式一般适用于超高频、高频、微波工作的长距离RFID系统.


由于低频RFID系统的波长较长,能量相对较弱,因此主要依靠近距离感应来读取信息。电感耦合主要用于低频(LF)和中频(HF)波段。由于高频波长短、能量高,读写器天线可将电磁波辐射到标签上,部分电磁波经标签调制后可反射回读写器天线。解码后,将其发送到中央信息系统进行接收和处理。电磁后向散射耦合主要用于高频(HF)和超高频(UHF)波段。

射频识别系统工作原理

当电子标签进入天线磁场后,如果它从读取器接收到特殊的射频信号,它可以利用感应电流获得的能量发送存储在芯片(无源标签)中的产品信息,或者主动发送一定频率的信号(有源标签)。在读取和解码信息之后,读取器可以将其发送到中央信息系统进行相关的数据处理。

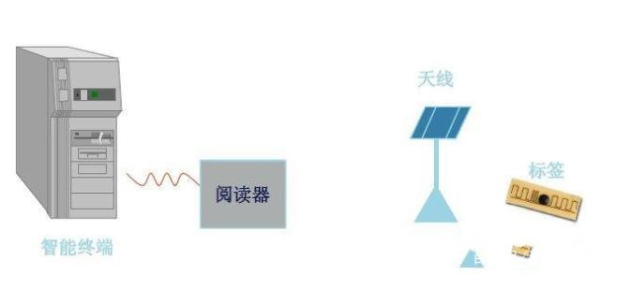

RFID阅读器的读写指令

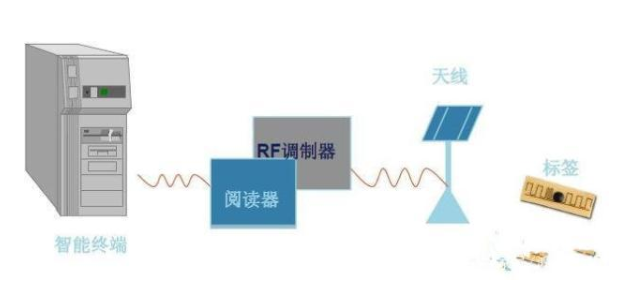

RFID读写器射频调制器向RFID天线发送信号

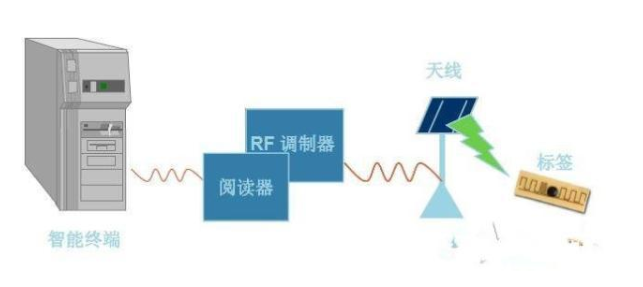

RFID天线要求RFID标签

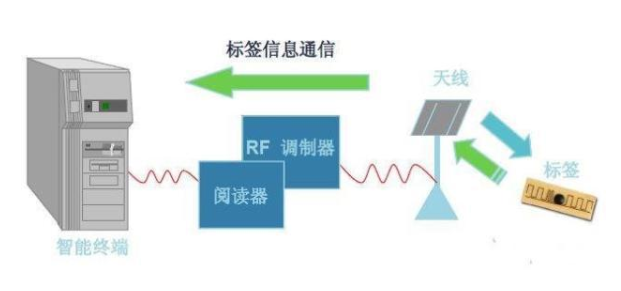

RFID天线返回获得的电子标签信息


RFID技术可以识别高速运动的物体,同时识别多个电子标签,这是快速和方便的操作。短距离射频产品不怕油污、粉尘污染等恶劣环境,可以代替条形码在这样的环境中使用,如在工厂的装配线上跟踪物体。长途射频产品主要用于交通,识别距离可达数十米,如自动充电或车辆识别等。
